MÁY LÀM HỘP CỨNG TỰ ĐỘNG HM-ZD350A
Giới thiệu sản phẩm
Máy làm hộp cứng tự động HM-ZD350A được thiết kế chuyên dụng cho sản xuất hàng loạt, phù hợp với nhiều loại hộp cứng và giúp các cơ sở in ấn, bao bì nâng cao năng suất, giảm thao tác thủ công và đảm bảo độ chính xác trong quá trình sản xuất.
Máy tích hợp các công đoạn tự động cấp giấy và bìa xám, dán bốn góc, bọc giấy, gấp mép và tạo hình hộp trên cùng một hệ thống. Công nghệ servo Yaskawa, PLC, camera định vị và robot SCARA giúp máy vận hành ổn định, chính xác và liên tục.
Quy trình tạo hộp
Cấp giấy & bìa xám → Định vị → Dán 4 góc → Bọc giấy → Gấp góc & mép → Tạo hình hộp → Hoàn thiện
Thông số kỹ thuật
| Hạng mục | Thông số HM-ZD350A |
|---|---|
| Kích thước giấy – Dài (B) | 110–600 mm |
| Kích thước giấy – Rộng (A) | 45–455 mm |
| Kích thước hộp – Dài (L) | 45–350 mm |
| Kích thước hộp – Rộng (W) | 45–250 mm |
| Kích thước hộp – Cao (H) | 10–120 mm |
| Độ dày bìa xám | 0,5–3 mm |
| Định lượng giấy | 80–160 gsm |
| Độ sâu gấp trong | 8–80 mm |
| Cạnh góc giấy | 10–100 mm |
| Chiều cao chồng giấy tối đa | 300 mm |
| Chiều cao chồng bìa xám tối đa | 850 mm |
| Dung tích bể keo | 20 L |
| Cấp khí | 480 L/phút; 0,8 MPa |
| Tốc độ | ≤36 chiếc/phút |
| Độ chính xác định vị | ±0,05 mm |
| Hệ thống điều khiển | PLC |
| Động cơ servo | Yaskawa |
| Robot định vị | SCARA + camera |
| Nguồn điện | AC 360 V |
| Công suất | 23 kW |
| Trọng lượng máy | 4.200 kg |
| Kích thước máy | 5.500 × 4.500 × 3.000 mm |
Máy không bao gồm máy nén khí. Hệ thống yêu cầu khí nén khoảng 0,6–0,8 MPa, lưu lượng khoảng 480 L/phút. Máy nén khí đề xuất có công suất khoảng 5,5 kW.

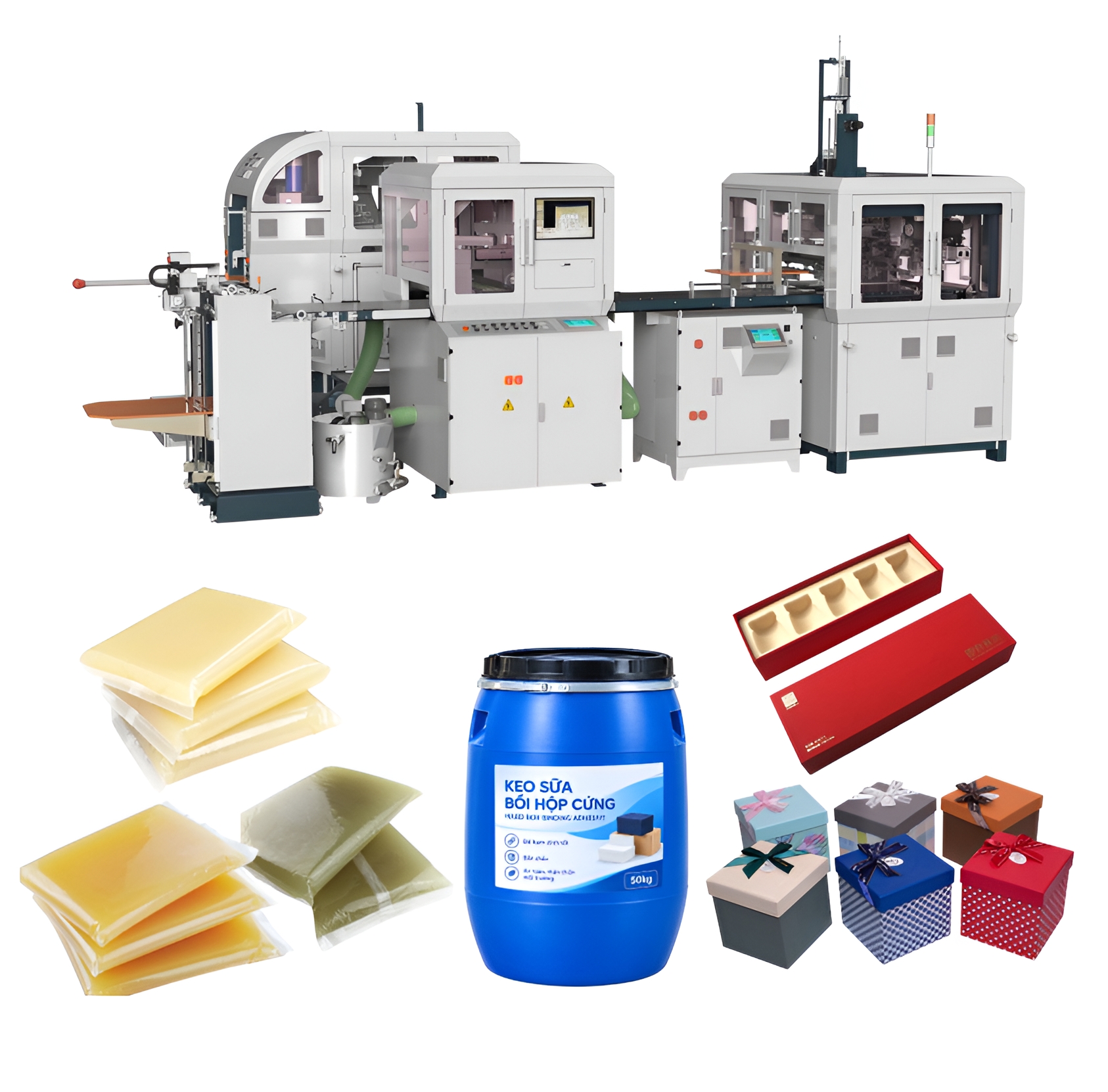

VIDEO MÁY LÀM HỘP CỨNG TỰ ĐỘNG
Ứng dụng
HM-ZD350A phù hợp với các cơ sở sản xuất hộp cứng, hộp quà, hộp điện thoại, hộp mỹ phẩm, hộp trang sức, hộp sản phẩm cao cấp và các sản phẩm bao bì cần độ chính xác cao, sản lượng lớn.
HM-ZD350A – Giải pháp tự động hóa sản xuất hộp cứng, nâng cao năng suất và tối ưu chi phí nhân công.
