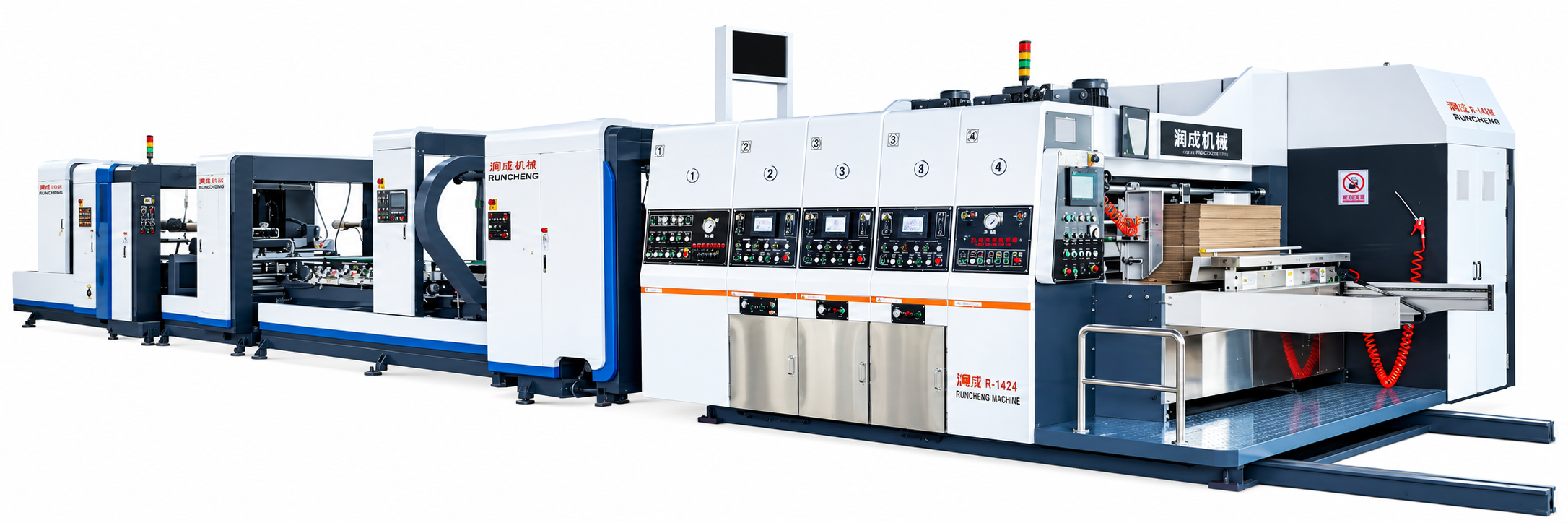

DÂY CHUYỀN LIÊN KẾT IN ĐÁY – GẤP TRÊN – DÁN VÀ ĐÓNG GHIM THÙNG CARTON TỐC ĐỘ CAO
Dây chuyền liên kết in – gấp – dán – đóng ghim tốc độ cao Suzhou Rencheng tích hợp các công đoạn in carton, xẻ rãnh, bế, dán và đóng ghim trên cùng một dây chuyền. Máy được trang bị hệ thống truyền động servo và vận chuyển bằng hút chân không, giúp máy vận hành ổn định, đạt năng suất 120–200 thùng/phút.
Dây chuyền phù hợp với giấy carton sóng 3 lớp, 5 lớp và 7 lớp, với các model 920 / 1224 / 1426 / 1628, đáp ứng nhiều kích thước thùng carton khác nhau. Hệ thống tự động dán, đóng ghim và lưu nhớ đơn hàng bằng một phím giúp nâng cao hiệu suất sản xuất và giảm chi phí nhân công.
1. Tùy chỉnh quy cách sản phẩm
Cung cấp nhiều khổ máy 920, 1224, 1426 và 1628, đồng thời có thể tùy chỉnh chiều rộng và chiều dài gia công tối đa theo kích thước tấm carton của khách hàng.
2. Tùy chỉnh số màu in
Tùy chọn 1–4 cụm in mặt dưới, số lượng cụm màu có thể điều chỉnh theo nhu cầu. Máy sử dụng mực in gốc nước.
3. Tùy chỉnh tổ hợp công đoạn
Hỗ trợ linh hoạt các chế độ:
- Dán keo
- Đóng ghim
- Kết hợp dán keo + đóng ghim
Có thể trang bị thêm hệ thống tự động bóc/xử lý phế liệu, hút bụi và khử tĩnh điện.
4. Tùy chỉnh hệ thống điều khiển
Tùy chọn cấu hình servo hoặc biến tần. Hệ thống hỗ trợ:
- Lưu trữ đơn hàng
- Chuyển đổi đơn hàng bằng một phím
- Kết nối hệ thống MES / ERP
5. Tùy chọn thiết bị phía sau
Có thể tích hợp thêm:
- Hệ thống cấp liệu tự động
- Hệ thống đóng gói
- Robot xếp pallet
- Các thiết bị tự động hóa khác
Giúp xây dựng dây chuyền sản xuất tự động hoàn chỉnh.
.
6. Tùy chỉnh tốc độ và độ chính xác
Tốc độ vận hành có thể điều chỉnh theo năng lực sản xuất. Độ chính xác chồng màu và tạo hình được kiểm soát nhằm đảm bảo sản xuất ổn định, đáp ứng yêu cầu của các sản phẩm bao bì carton cao cấp.
THÔNG TIN NHANH SẢN PHẨM
Tên sản phẩm: Dây chuyền liên kết in – gấp – dán – đóng ghim carton tốc độ cao
Ứng dụng: Sản xuất hoàn toàn tự động thùng carton 3–7 lớp
Model tiêu chuẩn: 920 / 1224 / 1426 / 1628
Quy trình:
Cấp giấy → Hạ tấm giấy → Xẻ rãnh → Gấp trên → Dán hộp/đóng ghim → Đếm và ra sản phẩm
Hệ thống điều khiển: Truyền động servo + màn hình cảm ứng điều khiển thông minh
Tốc độ thiết kế: 220 sản phẩm/phút
Độ chính xác chồng màu: ±0,5 mm
Đặc điểm: Chuyển đổi đơn hàng bằng một phím, lưu nhớ đơn hàng, sử dụng dán keo và đóng ghim kép, vận hành ổn định, tiết kiệm nhân công, phù hợp ngành sản xuất bao bì carton.
THÔNG SỐ KỸ THUẬT
| Hạng mục | Đơn vị | Thông số |
|---|---|---|
| Khổ giấy tối đa | mm | 920: 900 × 2100 mm 1224: 1200 × 2500 mm 1426: 1400 × 2700 mm 1628: 1600 × 2900 mm |
| Diện tích in tối đa | mm | 920: 900 × 2000 mm 1224: 1200 × 2400 mm 1426: 1400 × 2600 mm 1628: 1600 × 2800 mm |
| Khổ giấy tối thiểu | mm | 280 × 650 / 320 × 650 / 340 × 650 / 380 × 650 mm |
| Khổ cấp giấy liên tấm | mm | 920: 1150 × 2000 mm 1224: 1450 × 2400 mm 1426: 1650 × 2600 mm 1628: 1850 × 2800 mm |
| Tốc độ thiết kế | sản phẩm/phút | 220 |
| Tốc độ kinh tế | sản phẩm/phút | 80–200 |
| Độ chính xác chồng màu | mm | ±0,5 |
| Độ chính xác xẻ rãnh | mm | ±1,5 |
| Độ sâu xẻ rãnh tối đa | mm | 230 / 300 / 350 / 400 |
| Khoảng cách xẻ rãnh tối thiểu | mm | Dao thuận: 170 × 170 × 170 × 170 Dao nghịch: 260 × 90 × 260 × 90 |
| Khổ bế tối đa | mm | 920: 900 × 2000 mm 1224: 1200 × 2400 mm 1426: 1400 × 2600 mm 1628: 1600 × 2800 mm |
| Độ dày bản in | mm | 7,2 |
| Đường kính trục in (bao gồm độ dày bản in) | mm | 305 / 405 / 480 / 530 |
| Loại carton phù hợp | – | Carton sóng 3 lớp, 5 lớp và 7 lớp |
| Độ dày thành máy | mm | 60 |
ỨNG DỤNG
Máy chủ yếu được sử dụng để sản xuất hoàn toàn tự động thùng carton 3–7 lớp, tích hợp các công đoạn in, xẻ rãnh, gấp, dán và đóng ghim trong một lần chạy.
Ứng dụng rộng rãi trong:
- Bao bì thực phẩm và đồ uống
- Bao bì bên ngoài thiết bị điện gia dụng
- Thùng carton sản phẩm điện tử và 3C
- Thùng carton logistics, chuyển phát nhanh và thương mại điện tử
- Bao bì kim khí, phụ tùng ô tô và sản phẩm công nghiệp
- Bao bì nông sản và hóa chất tiêu dùng
Phù hợp với nhà máy sản xuất thùng carton, cơ sở sản xuất bao bì, nhà máy thực phẩm, nhà máy điện tử, kho logistics và các doanh nghiệp có nhu cầu sản xuất thùng carton số lượng lớn với hiệu suất cao.
ĐẢM BẢO CHẤT LƯỢNG
- Mỗi công đoạn sản xuất đều có nhân viên kiểm tra chất lượng chuyên trách nhằm đảm bảo các tiêu chuẩn chất lượng.
- Đội ngũ kỹ sư chuyên nghiệp thực hiện kiểm tra nghiêm ngặt, kiểm soát chất lượng toàn diện và cung cấp dịch vụ hậu mãi.
- Các linh kiện quan trọng của toàn bộ hệ thống sử dụng linh kiện thương hiệu chất lượng cao, được kiểm tra, chạy thử và hiệu chỉnh kỹ lưỡng trước khi xuất xưởng nhằm đảm bảo máy vận hành ổn định và đáng tin cậy.
DANH SÁCH ĐÓNG GÓI
- Máy chính
- Bộ phụ kiện thiết bị
- Hộp dụng cụ và phụ kiện
- Bộ tài liệu kỹ thuật
- Các phụ kiện liên quan khác
VIDEO MÁY
CÂU HỎI THƯỜNG GẶP
1. Máy có thể sản xuất những loại thùng carton nào?
Máy có thể sản xuất thùng carton 3–7 lớp, bao gồm thùng chuyển phát nhanh, thùng thực phẩm, thùng thiết bị điện gia dụng và bao bì công nghiệp. Toàn bộ quy trình in → xẻ rãnh → gấp → dán → đóng ghim được thực hiện trên một dây chuyền.
2. Có những model nào? Lựa chọn như thế nào?
Các model tiêu chuẩn gồm 920 / 1224 / 1426 / 1628. Lựa chọn model dựa trên kích thước tấm carton tối đa cần sản xuất:
- 920: 900 × 2100 mm
- 1224: 1200 × 2500 mm
- 1426: 1400 × 2700 mm
- 1628: 1600 × 2900 mm
3. Chuyển đổi đơn hàng có nhanh không? Máy có khó vận hành không?
Màn hình cảm ứng hỗ trợ chuyển đổi đơn hàng bằng một phím, có khả năng lưu trữ 999+ đơn hàng. Người vận hành chỉ cần được đào tạo cơ bản. Thời gian chuyển đổi đơn hàng có thể nhanh hơn khoảng 60% so với phương pháp điều chỉnh thủ công truyền thống.
4. Độ chính xác in như thế nào?
Độ chính xác chồng màu đạt ±0,5 mm, kết hợp điều khiển servo, đáp ứng yêu cầu sản xuất bao bì chất lượng cao.
5. Máy chỉ dán keo hay có thể đóng ghim?
Máy hỗ trợ cả dán keo, đóng ghim và kết hợp dán keo + đóng ghim.
6. Máy vận hành có ổn định không? Thành máy dày bao nhiêu?
Thành máy bằng thép có độ dày 60 mm, được xử lý giảm ứng suất và gia công chính xác, giúp máy có độ ổn định và độ bền cao.
7. Công suất điện tiêu thụ bao nhiêu? Cần máy nén khí như thế nào?
Tổng công suất khoảng 120–150 kW, tùy theo model và cấu hình máy. Yêu cầu máy nén khí với áp suất 0,6–0,8 MPa.
8. Chính sách hậu mãi và bảo hành như thế nào?
Toàn bộ dây chuyền được bảo hành 1 năm và bảo trì trọn đời. Kỹ sư hỗ trợ lắp đặt, chạy thử, hiệu chỉnh và đào tạo vận hành tại chỗ.
9. Thời gian giao hàng và phương thức thanh toán?
Model tiêu chuẩn có thời gian sản xuất khoảng 30–45 ngày. Đối với model tùy chỉnh, thời gian giao hàng sẽ phụ thuộc vào cấu hình.
Phương thức thanh toán: Thanh toán trước 30% tiền đặt cọc, phần còn lại thanh toán đầy đủ trước khi máy được xuất hàng.
